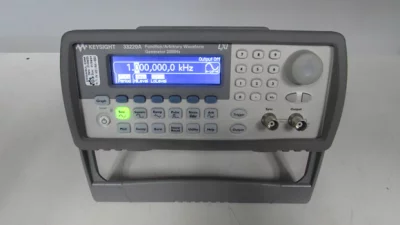

Генератор сигналов 33220A (демонстрационный)
Доставка курьером от 1 дня - от 500 ₽
Генератор сигналов Agilent 33220A обеспечивает пользователям возможность быстрой и эффективной проверки своей продукции. Прибор обладает широким выбором стандартных форм сигналов и возможностью создания сигналов произвольной формы с разрешающей способностью 14 бит и частотой дискретизации 50 МГц.
Допускается также формирование импульсных сигналов частотой до 5 МГц с управляемой длительностью переднего фронта. При помощи данного генератора можно начать с входных сигналов, с которыми вероятно будет работать проверяемое устройство, после чего добавить к ним шум, гармоники и прочие помехи, следя за реакцией устройства на данные изменения.
Проверяя устройство на реальных сигналах, пользователь сможет убедиться в том, что устройство корректно работает с сигналами в реальных условиях до того, как пользователь начнет его использовать. Функции внутреннего модулирования и линейного или логарифмического сканирования частоты еще больше увеличивают область тестирования без необходимости в дополнительном генераторе. Наличие опции подключения внешнего опорного генератора повышает стабильность частоты и позволяет генерировать сигналы с высокой точностью фазы и обеспечить фазовую синхронизацию со сигналом другого генератора.
Генератор сигналов Agilent 33220A обладает возможностью генерации 10 различных видов стандартных сигналов, включающих синусоидальные и прямоугольные формы до 20 МГц. Дополнительно, устройство способно создавать сигналы произвольных форм с высоким частотным разрешением 50 МГц. За счет низкого уровня нелинейных искажений (менее 0,04%) и стабильной амплитуды выходного сигнала (±0,1 дБ), данный генератор обеспечивает высокое качество сигнала.
Оборудование соответствует классу C стандарта LXI и гарантирует высокую эффективность и надежность работы. Кроме того, программное обеспечение IntuiLink Waveform Editor предоставляет пользователям возможность создания и редактирования форм сигналов для удовлетворения широкого спектра потребностей в тестировании.
В нашем магазине вы можете купить Генератор сигналов 33220A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
| Выходные параметры | |
| Частотный диапазон | 1 мкГц – 20 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±20х10-6 |
| Выходной уровень | 10 мВ… 10 Впик-пик на нагрузке 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (1%+1 мВ) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц 0,15 дБ для частот 100 кГц – 5 МГц 0,3 дБ для частот 5 МГц – 20 МГц |
| Коэффициент гармоник | ≤-70 дБн (0,04%) до 20 кГц <-65 дБн до 100 кГц <-50 дБн до 1 МГц <-40 дБн до 20 МГц |
| Постоянное смещение | |
| Диапазон (пик знач. AC+ DC) | ±5 В на нагрузке 50 В |
| Погрешность установки | ±2% |
| Меандр | |
| Частотный диапазон | 1 мкГц – 20 МГц |
| Время нарастания/спада | < 13 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% - 80% (до 10 МГц) 40% - 60% (до 20 МГц) |
| Погрешность установки скважности | ±1% |
| Джиттер | 1 нс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0% - 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 5 МГц |
| Длительность импульса | От 20 нс |
| Перестраиваемое время нарастания | От 13 до 100 нс |
| Выброс | < 2% |
| Джиттер | 300 пс |
| Шум | |
| Полоса частот (белый шум) | 9 МГц |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 6 МГц |
| Длина памяти | 2 – 64 тысячи точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 50 МГц |
| Память | 4 ячейки |
| Встроенные сигналы | Нарастающая и спадающая экспонента, кардиосигнал, sin x/ x |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
| Девиация частоты | До 10 МГц (пиковая) |
| Коэффициент АМ | 1… 120 % (АМ); разрешение 0,1% |
| Общие данные | |
| Напряжение питания | 220 В (± 15 %), 50/60 Гц |
| Габаритные размеры | 261х104х303 мм |
| Масса | 3,4 кг |
- Прибор
- Сетевой шнур
- Кабель LAN
- ПО
- Руководство по эксплуатации
