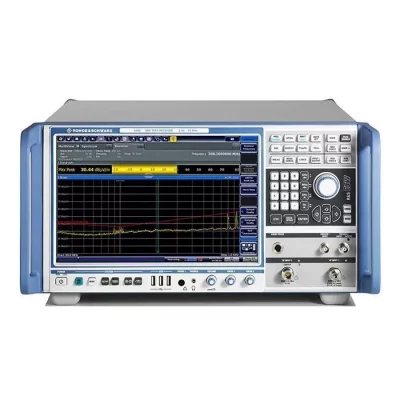

Измерительный приемник Rohde Schwarz ESW8 - высокопроизводительный лабораторный прибор для исследований в частотном диапазоне 2 Гц - 8 ГГц. Основные сферы использования - сертификационные и диагностически испытания, разработка и производственный контроль качества радиоэлектронного оборудования, а также анализ помех в таких отраслях, как автомобильная, авиационная и др.
Измерительные возможности
- Преселектор, предусилитель и набор фильтров, которые позволяют отслеживать низкоуровневые помехи и сигналы, доступны в базовой модификации.
- Стандартный режим сканирования с БПФ во временной области дает возможность выполнять тестовый цикл с высокой точностью при меньших затратах времени, по сравнению с пошаговым сканированием по частоте.
- Квазипиковый и CISPR-детекторы, используемые одновременно, повышают в 2 раза скорость при замерах кондуктивных помех.
- Настраиваемые маркеры могут использоваться для целевого анализа при сканировании на частотах помеховых сигналов.
- Интегрированный генератор отчетов максимально упрощает и ускоряет документирование результатов испытаний, выдавая готовые протоколы стандартизированного образца.
Дополнительные особенности
Режим послесвечения в Rohde Schwarz ESW8 упрощает выявление кратковременных импульсных помех в непрерывном сигнале. Выполняя функции измерительного приемника с анализом ПЧ, прибор позволяет исследовать спектр в окрестности сигнала помехи – для распознания влияния внешних источников.
Варианты модернизации
Дополнительные опции позволяют задействовать режим анализа сигналов по времени для отслеживания побочных излучений, анализировать модулированные сигналы АМ/ФМ/ЧМ, а также использовать все преимущества автоматизации процесса испытаний.
Удобство работы
Радиоизмерительный прибор оснащен WXGA-тачскрином диагональю 30 см экраном с разрешением. Функция MultiView позволяет одновременно разместить на дисплее для комфортного оперативного сопоставления данные нескольких измерений, например развертку частотного спектра и спектрограмму, полученную в результате анализа ПЧ, Все полученные результаты и настройки устройства можно сохранить как на встроенную память, так и перенести на внешний носитель.
|
Диапазон частот |
R&S®ESW8 |
от 2 Гц до 8 ГГц |
|
R&S®ESW26 |
от 2 Гц до 26,5 ГГц |
|
|
R&S®ESW44 |
от 2 Гц до 44 ГГц |
|
|
Предел допускаемой основной относительной погрешности частоты опорного генератора |
стандартно |
+/- 1 x 10–7 |
|
Опция R&S®ESW-B4 |
+/- 3 x 10–8 |
|
|
Полосы пропускания |
По уровню -3 дБ |
от 1 Гц до 10 МГц |
|
По уровню -6 дБ (ЭМС-фильтры) |
10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц |
|
|
Типы детекторов |
Режим приемника |
макс. пик, мин. пик, квазипиковый, среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (CISPR среднего значения), среднеквадратического значения с усреднением (CISPR среднеквадратического значения) |
|
Измерительные функции APD (функция распределения вероятности амплитуд) |
Минимальное значение измеряемой вероятности |
10-7 |
|
максимальное время регистрации (измерения) |
120 с |
|
|
Диапазон регистрации (-6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
|
Точка пересечения 3-го порядка (TOI) |
ВЧ ослабление= 0 дБ, |
10 МГц ≤ fin < 1 ГГЦ > +20 дБм, |
|
Точка компрессии 1 дБ |
Ослабление ВЧ 0 дБ, |
fin ≤ 3 ГГЦ, +15 дБм (ном.) |
|
Фильтр предварительной селекции |
|
|
|
Статус |
Режим приемника |
всегда включен |
|
|
Режим анализатора |
вкл/ выкл (по выбору) |
|
Количество фильтров предварительной селекции |
|
21 фильтр |
|
Предусилитель |
подключаемый |
|
|
от 1 кГц до 8 ГГц |
20 дБ (ном.) |
|
|
от 150 кГц до 44 ГГц |
30 дБ (ном.) |
|
|
Отображаемый средний |
R&S®ESW8 (режим приемника, ослабление ВЧ 0 дБ, нагрузка 50 Ом, логарифм. масштабирование, ширина полосы разрешения 1 кГц, ширина видео полосы 1 Гц, преселекция вкл., предусилитель вкл.) |
|
|
1 МГц ≤ f < 1 ГГц |
< –165 дБм (тип. –168 дБм) |
|
|
Режим приемника |
|
|
|
Сканирование во временной области |
CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 100 мс, пиковый детектор |
110 мс (суммарное время измерения) |
|
CISPR полоса B, от 150 кГц до 30 МГц, |
2 с (суммарное время измерения) |
|
|
CISPR полоса C/D, от 30 МГц до 1000 МГЦ, |
620 мс (суммарное время измерения) |
|
|
CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 9 кГц, время измерения 10 мс, пиковый детектор |
840 мс (суммарное время измерения) |
|
|
CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 120 кГц, время измерения 1 с, квазипиковый детектор |
80 с (суммарное время измерения) |
|
|
Суммарная погрешность измерений |
|
|
|
Преселекция выключена |
10 МГЦ< f ≤ 3,6 ГГц |
0,27 дБ |
|
Вес нетто без опций (ном.) |
R&S®ESW8 |
20,6 кг |
|
R&S®ESW26 |
22,1 кг |
|
|
R&S®ESW44 |
25,2 кг |
|
|
№ |
Наименование |
Количество |
|
1 |
Измерительный приемник электромагнитных помех ESW8 |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Методика поверки |
1 |
