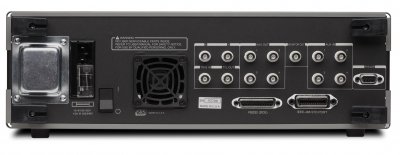

Усилитель синхронный двухфазный SR830 в Самаре
Доставка курьером от 1 дня - от 500 ₽
Синхронный усилитель SR830 имеет дифференциальный вход с входным шумом 6 нВ/√Гц. Входное сопротивление составляет 10 MОм, а минимальная чувствительность входного напряжения составляет 2 нВ. Для устранения помех, связанных с линией питания, предусмотрены сетевой фильтр на 50 Гц или 60 Гц и два сетевых фильтра на 100 Гц или 120 Гц. Однако, в отличие от обычных синхронных усилителей, на входе не требуется использовать следящий полосовой фильтр. Данный фильтр используется обычными усилителями для увеличения динамического запаса. К сожалению, полосовые фильтры также вносят шумы, амплитудную и фазовую погрешность и дрейф. Конструкция на базе ЦОС имеет большой динамический запас по своей природе, поэтому нет необходимости в использовании полосового фильтра.
Цифровой сигнальный процессор также выполняет задачу фильтрации выходных сигналов, обеспечивая постоянные времени от 10 мкс до 30 000 с, с возможностью переключения крутизны наклона 6, 12, 18 и 24 дБ/октаву. Для низкочастотных измерений (ниже 200 Гц) могут быть задействованы синхронные фильтры для вырезания кратных значений опорной частоты.
Цепь аналогового фазового сдвига также была заменена вычислением в ЦОС. Фаза измеряется с разрешением 0,01°.
Встроенный источник прямого цифрового синтеза (DDS) генерирует эталонный сигнал с очень низким уровнем искажений (-80 дБс). Одночастотные синусоиды могут генерироваться от 1 мГц до 102 кГц с разрешением 4½ знаков. Частота и амплитуда могут быть установлены с передней панели или с компьютера.
- Количество каналов: 2 или 1 дифференциальный;
- Полоса пропускания: DC … 15 МГц, до 30 МГц (< 2 Впик-пик);
- Максимальный входной уровень: 12 Впик-пик;
- Максимальный выходной уровень: 20 Впик-пик;
- Тип усиления: Фиксированный;
- Коэффициент усиления: х10;
- Максимальный выходной ток: 200 мА.
Особенности:
- Широкополосный усилитель мощности.
- Коэффициент гармоник выходного сигнала 0,1%.
- Возможна пользовательская конфигурация – коэффициент усиления, входное и выходное сопротивления, выбор связи с землей по входу (AC/DC).
- Защита выходных цепей.
| Тракт сигнала | |
| Вход напряжения | Только A, только B или дифференциальный (A-B) |
| Чувствительность | 2 нВ … 1 В |
| Вход тока | Широкополосный 106 В/А или малошумящий 108 В/А |
| Входной импеданс | Напряжение: 10 МОм + 25 пФ (AC или DC); Ток: 1 кОм относит. виртуальной земли |
| Погрешность усиления | ± 1 % |
| Шум | 6 нВ/√Гц при 1 кГц |
| 0,13 пА/√Гц при 1 кГц (106 В/А) | |
| 0,013 пА/√Гц при 100 Гц (108 В/А) | |
| Сетевой фильтр | 50/60 Гц или 100/120 Гц |
| Коэф. ослабления синфазной помехи (CMRR) | 100 дБ до 10 кГц со спадом 6 дБ/окт выше 10 кГц |
| Динамический запас | >100 дБ (без предфильтров) |
| Стабильность | 0,0005%/°C |
| Опорный канал | |
| Частотный диапазон | 0,2 Гц … 200 кГц |
| Вход | TTL-уровень или синус (400 мВпик-пик) |
| Импеданс | 1 Мом, 25 пФ |
| Разрешение установ. фазы | 0,01º (передняя панель), 0,008º (через интерфейс компьютера) |
| Абсолютная фазовая ошибка | < 1º |
| Относительная фазовая ошибка | < 0,001º |
| Ортогональность | 90º ± 0,001º |
| Фазовый шум | Внутренний опорный сигнал: Синтезированный, < 0,0001º скз на 1 кГц |
| Внешний опорный сигнал: 0,005º скз на 1 кГц (врем. константа 100 мс, 12 дБ/окт) | |
| Фазовый дрейф | < 0,01%/º ниже 10 кГц |
| < 0,1%/º выше 10 кГц | |
| Обнаружение гармоник | 2F, 3F… nF до 102 кГц (n < 19,999) |
| Демодулятор | |
| Стабильность выхода | Цифровой выход и дисплей: нет дрейфа Аналоговые выходы: < 0,0005%/ºC для всех настроек динамического запаса |
| Подавление гармоник | - 90 дБ |
| Постоянная времени | 10 мкс — 30 кс ( спад АЧХ 6, 12, 18 или 24 дБ/октаву). Синхронные фильтры — ниже 200 Гц |
| Встроенный генератор частоты | |
| Частотный диапазон | 1 мГц … 102 кГц |
| Погрешность частоты | 0,0025% + 30 мкГц |
| Разрешение частоты | 4½ разярда или 0,1 мГц (что больше) |
| Суммарный коэффициент гармоник | -80 дБ на частоте < 10 кГц |
| -70 дБ на частоте > 10 кГц | |
| или 1В среднеквадратичное значение | |
| Выходной уровень | 0,004 — 5 В скз на 10 кОм (разрешение 2 мВ), 50 Ом импеданс, 50 мА макс ток на 50 Ом. |
| Погрешность уст. уровня | 1 % |
| Стабильность уровня | 0,005%/°C |
| Выходы | Синус, TTL |
| Экран | |
| Окно “Канал 1” | СВД, 4½ разряда, аналоговая шкала (40 разрядов), X, R,X-шум, Aux 1 или Aux 2. |
| Окно “Канал 2” | СВД, 4½ разряда, аналоговая шкала (40 разрядов), Y, θ, Y-шум, Aux 3 или Aux 4. |
| Окно “Опорный сигнал” | СВД, 4½ разряда |
| Смещение | X, Y, R смещение до ±105 % от полной шкалы |
| Растяжка | X, Y, R: х10 или x100 |
| Входы/выходы | |
| Канал 1 | X, R, X-шум, Aux 1 или Aux 2 (±10 В), част. обновление 512 Гц |
| Канал 2 | Y, θ, Y-шум, Aux 3 или Aux 4 (±10 В), част. обновление 512 Гц |
| Выходы X,Y (на передней панели) | Синфазная и квадратурная составляющая с частотой обновления 512 Гц |
| Aux, A/D входы | 4 BNC входа, 16 бит, ±10 В, разреш. 1 мВ, дискретизация 512 Гц |
| Aux, D/A выходы | 4 BNC входа, 16 бит, ±10 В, разреш. 1 мВ |
| Синус, TTL | Аналоговый выход встроенного генератора |
| Объем буфера данных | 16 кБ; скорость записи 512 Гц |
| Вход синхронизации | TTL уровень, синхронизация записи данных |
| Удаленный предусилитель | Питание предусилителей SR55X |
| Общие данные | |
| Напряжение питания | 100/120/220/240 В (± 15 %), 50 / 60 Гц, 40 Вт |
| Интерфейсы | GPIB, RS-232 |
| Габаритные размеры | 432 х 133 х 495 мм |
| Масса | 10,5 кг |
- Усилитель синхронный цифровой SR830
- Сетевой шнур
- Руководство по эксплуатации
- Комплект для монтажа в стойку
