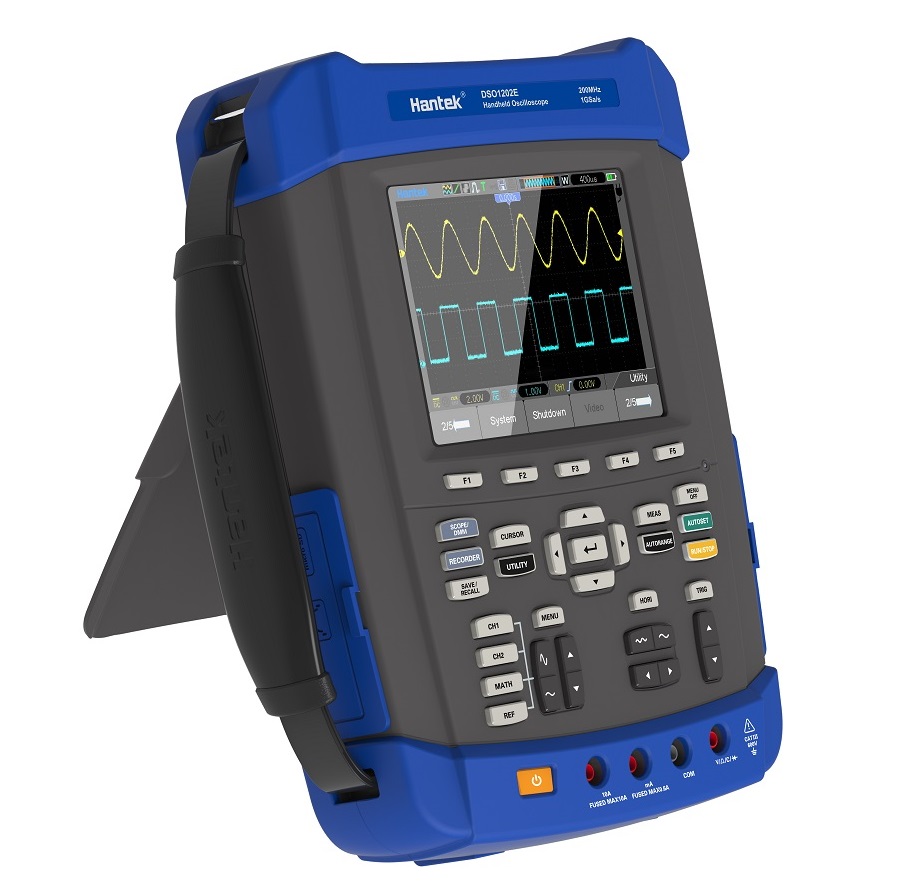

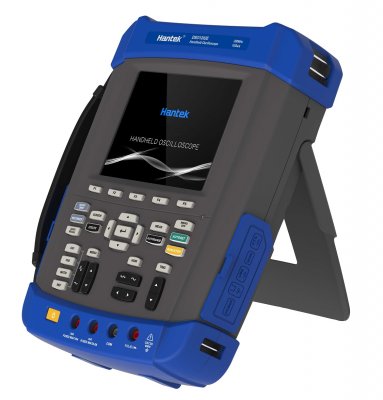

Портативный осциллограф DSO-8202E — это многофункциональный прибор, который объединяет в себе шесть устройств: осциллограф, генератор СПФ, регистратор, цифровой мультиметр, анализатор спектра (БПФ) и частотомер. Это делает его незаменимым инструментом для профессиональных инженеров, техников и исследователей.
DSO-8202E позволяет выполнять различные задачи, связанные с измерением и анализом электрических сигналов. Осциллограф используется для наблюдения формы сигнала, генератор СПФ — для создания сигналов различной формы, регистратор — для записи сигнала на длительное время, мультиметр — для измерения напряжения, силы тока и сопротивления, анализатор спектра — для анализа частотного состава сигнала, а частотомер — для определения частоты сигнала.
Прибор имеет защиту IP-51, которая обеспечивает защиту от пыли, капель воды и вибрации. Это позволяет использовать DSO-8202E в различных условиях, включая полевые работы. Заменяемые BNC соединения позволяют легко менять кабели и адаптеры, что делает прибор универсальным и адаптируемым под различные задачи. Полоса пропускания 200 МГц и частота дискретизации 1 ГГц обеспечивают высокое качество измерений и анализа сигналов. Буфер 2М позволяет сохранять данные для последующего анализа.
В нашем магазине вы можете купить Портативный осциллограф DSO-8202E и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Цифровой мультиметр на 6000 замеров, измеряющий постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, сопротивление, тестирующий диоды и с функцией проверки контакта (прозвонка).
- Анализ спектра с помощью БПФ, Математические функции над сигналами: сложение, вычитание, умножение, деление. Режим X-Y, более 20 автоматических измерений.
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и воспроизведение более 1000 сигналов
- Большой 5.6 дюймовый TFT ЖК экран высокого разрешения (640*480)
- Режим USB HOST
- Сохранение в WORD, EXCEL, BMP, JPG
| Режим осциллографа | |
| Каналов | 2 |
| Аналоговая полоса пропускания | 100 МГц |
| Время нарастания (Rise Time) | 3.5 нс |
| Входной импеданс | 1M 20pF±3pF |
| Входная чувствительность | 2мВ/деление до 100В/деление |
| Режим входа | открытый (DC), закрытый (AC) |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (с щупом 1:1) | CAT I,II: 30В, CAT III: 15В |
| Дискретизация реального времени | 1 ГГц при 1 канале, 500МГц при 2-х каналах |
| Диапазоны времени | 2 нс/деление до 400 с/деление |
| Память | 2М замеров при одном канале, 1М на канал в двуканальном режиме |
| Режимы захвата | обычный, пиковый детектор, усреднение (4,8,16,32,64,128) |
| Точность временной задержки | 50ppm |
| Точность измерения dT при полной полосе |
разово, нормальный режим: +- (1 интервал захвата +100ppm * значение + 0.6ns); усреднение >16: +- (1 интервал + 100ppm * значение + 0.4ns); Интервал захвата = сек./деление * 200 |
| Точность усиления по DC |
+/-3% для диапазона, 100V/div to 10mV/div +/-4% для диапазона, 5mV/div to 2mV/div |
| Точность измерения DC в режиме усреднения | Усреднение по >=16 сигналам с вертикальной позицией в нуле: Точность: +-(3% * значение + 0.1дел + 1mV) когда установлено 10mV/div или больше Усреднение по >=16 при вертикальной позиции не в нуле Точность: ± [3% * (значение + вертикальная позиция) + 1% от вертикальной позиции + 0.2div]. |
| Режимы синхронизации | Фронт, По скорости нарастания (спада), Пульс, Альтернативный, Отложенный, Видео (NTSC,PAL,SECAM) |
| Параметры |
Источник: CH1,CH2, EXT/5 Время задержки: 100нс-10с Чувствительность триггера (по фронту): 1дел от DC до 10MHz; 1.5дел от 10Мгц до 100Мгц; 2дел от 100МГц до полной полосы; AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.2div * V/div) (в пределах 4 делений от центра) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM), начало поля |
| Частотомер по триггеру |
Знаков: 5 Точность: +-30ppm (включвет все частотные ошибки и +-1% ошибки подсчета) Частота: закрытый вход, от 4Гц до полной полосы Источник: режимы тригера пульс и фронт - все доступные источники Частотомер работает во всех режимах, даже когда захват остановлен. В режиме синхронизации по пульсу частотомер считает пульсы значительной величины в окне продолжительностью 1с, которые подходят для запуска. В режиме синхронизации по фронту частотомер считает все фронты установленной полярности и времени. |
| Автоматические измерения | Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, |
| Курсорные измерения |
Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| TrendPlot (длительный график измерений) | 1.2M точек |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отсчетов |
| Режимы | Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи |
| Максимальное напряжение на входе | AC: 600В, DC: 800В |
| Максимальный ток на входе | AC: 10A, DC: 10A |
| Входной импеданс | 10 Мом |
| TrendPlot для ЦММ (длительный график измерений) | 1.2M точек |
| Режим генератора | |
| Диапазон частот (для синуса) | DC, 1Гц-25МГц |
| Частота ЦАП | 2КГц-200МГц |
| Буфер | 4000 точек |
| Вертикальное разрешение | 12 бит |
| Стабильность | <30ppm/td> |
| Амплитуда | +-3.5В |
| Выходной импеданс | 50 Ом |
| Выходной ток | 50мА |
| Полоса пропускания выхода | 25МГц |
| Гармонические искажения | -50dBc(1KHz), -40dBc(10KHz) |
| Внешная синхронизация | Вход E-TRIGGER/SYNC (нельзя одновременно с выходом синхронизации) |
| Выход сигнала синхронизации | выход E-TRIGGER/SYNC (нельзя одновременно с внешней синхронмизацией) |
| Общие характеристики | |
| Экран | TFT ЖК 5.6 дюймов 640 x 480 точек |
| ИнтерфейсUSB | USB 2.0 Full Speed |
| Питание от сети | AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 9В,2A |
| Питание от встроенной батареи | Li-ion аккумулятор |
| Размеры | 260 x 220 x 75 (мм) |
| Вес | 2.5 Кг (без упаковки) |
