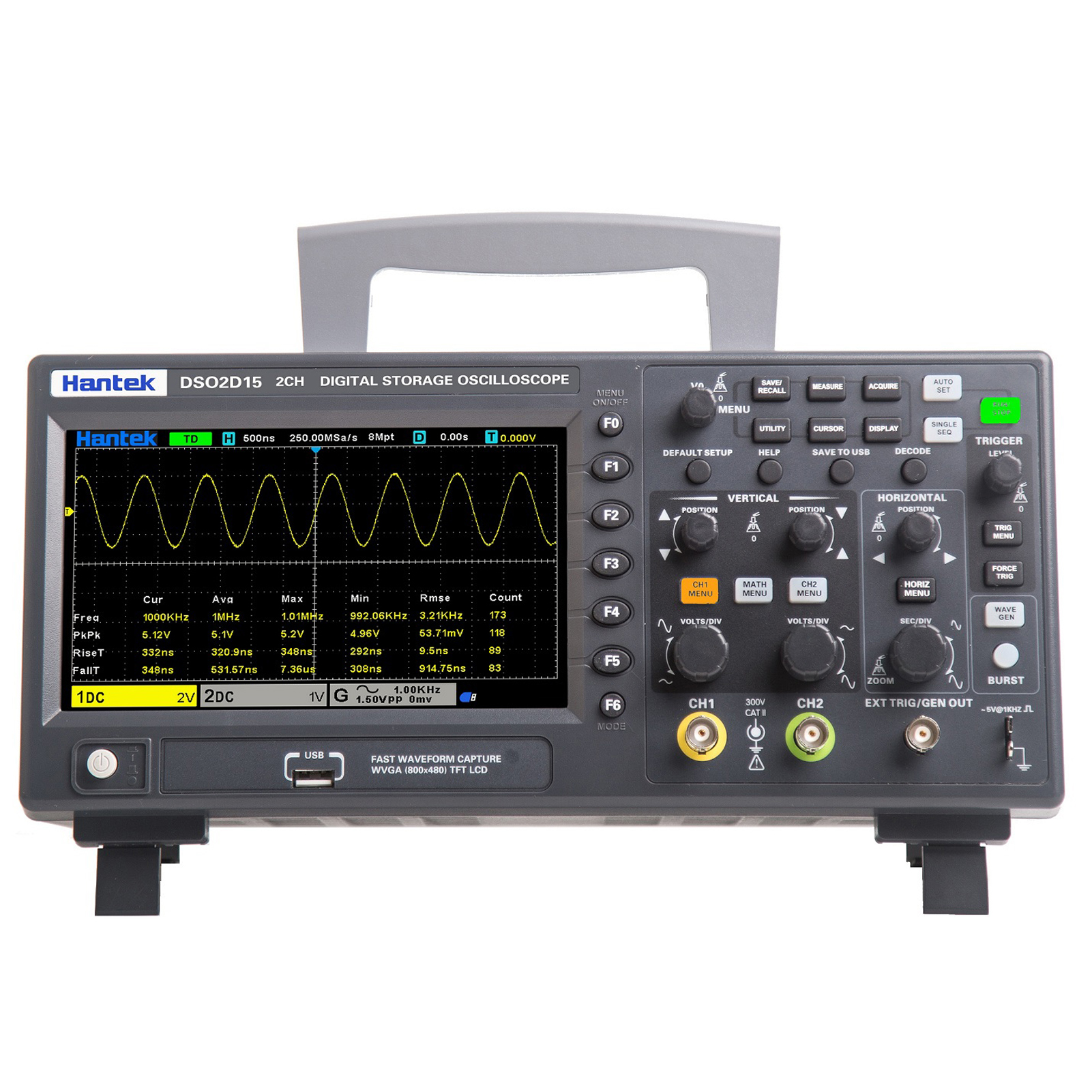

Осциллограф цифровой настольный Hantek DSO2D15 в Самаре
0
Арт. x-13355
39 730 руб.
Цена указана с учётом НДС 22%
Нашли дешевле?
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Характеристики
Описание
DSO2D15 — это цифровой настольный осциллограф для профессионального использования. С его помощью легко проводите измерения, анализируйте электрические сигналы с невероятной точностью и чёткостью. Оборудованный двумя каналами и полосой пропускания до 150 МГц, он станет незаменимым инструментом в вашей лаборатории.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Осциллограф цифровой настольный Hantek DSO2D15 — это мощный инструмент для исследования электрических сигналов, который обладает рядом уникальных характеристик. Осциллограф имеет два канала, что позволяет одновременно анализировать два сигнала. Это особенно полезно при работе с системами, где требуется одновременное наблюдение за несколькими параметрами.
Полоса пропускания до 150 МГц обеспечивает высокую точность и детализацию измерений. Это позволяет обнаруживать даже самые слабые сигналы и точно измерять их параметры. Максимальная частота дискретизации в реальном времени составляет 1 Гвыб/с для одного канала и 500 Мвыб/с для двухканального режима. Это обеспечивает высокую скорость обновления изображения на экране и позволяет исследовать даже самые быстрые и сложные сигналы.
Осциллограф оснащён встроенным источником сигнала, что расширяет его функциональные возможности и делает его более универсальным инструментом. Прибор оснащён 7-дюймовым TFT ЖК-экраном с разрешением 800x480 точек. Дисплей имеет подсветку, что обеспечивает хорошую видимость даже в условиях недостаточного освещения.
В нашем магазине вы можете купить Осциллограф цифровой настольный Hantek DSO2D15 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Высокая точность. Осциллограф Hantek DSO 2D15 с частотой дискретизации 1 ГВыб/с и высокой чувствительностью улавливает мельчайшие детали сигнала. Это делает его подходящим выбором для работы с высокочастотными сигналами и сложными электрическими системами.
- Большой объём памяти. Устройство оснащено внушительным объёмом памяти в 8 МБ, что позволяет сохранять большое количество данных для последующего анализа. Это даёт возможность отслеживать изменения сигнала на длительном временном интервале и выявлять скрытые аномалии.
- Простота в использовании. Осциллограф имеет интуитивно понятный пользовательский интерфейс, что делает его удобным в использовании даже для новичков. Наличие инструкции на русском языке облегчает освоение всех функций прибора.
- Многофункциональность. Устройство может работать с различными типами сигналов. Благодаря широкому диапазону частот и возможности измерения различных параметров электросигнала, осциллограф позволяет исследовать и анализировать разнообразные системы и устройства.
| Полоса пропускания | до 150 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) |
| Встроенный источник сигнала | есть, 1 канал |
| Входные параметры | |
| Развязка вход | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 В, САТI, САТII |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер буффера | 8 Мб |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x измеренное значение + 0,6 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания сигнала | 2,4 нс |
| Диапазон вертикального смещения | ≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В |

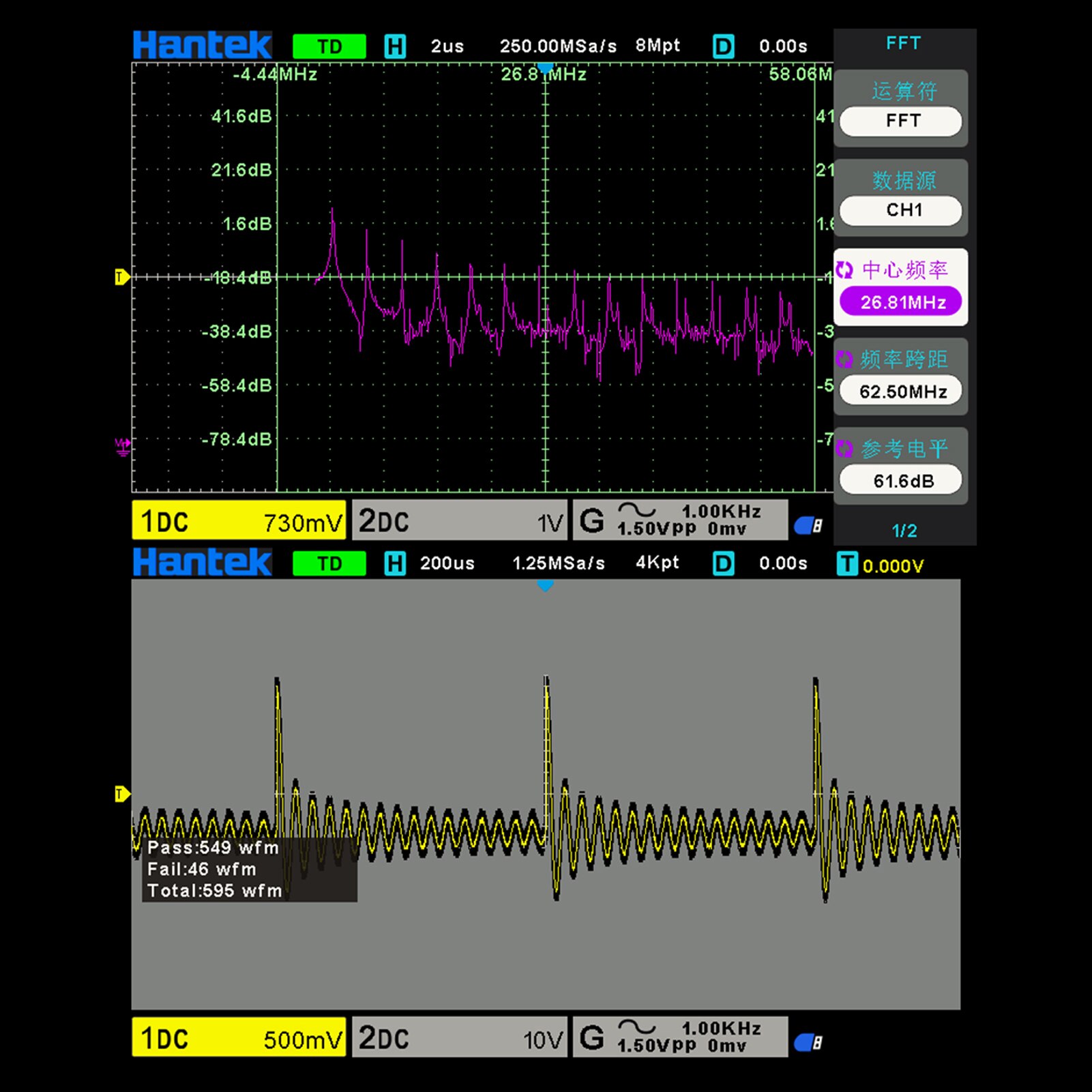

| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность вертикального усиления | в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
| Система синхронизации | |

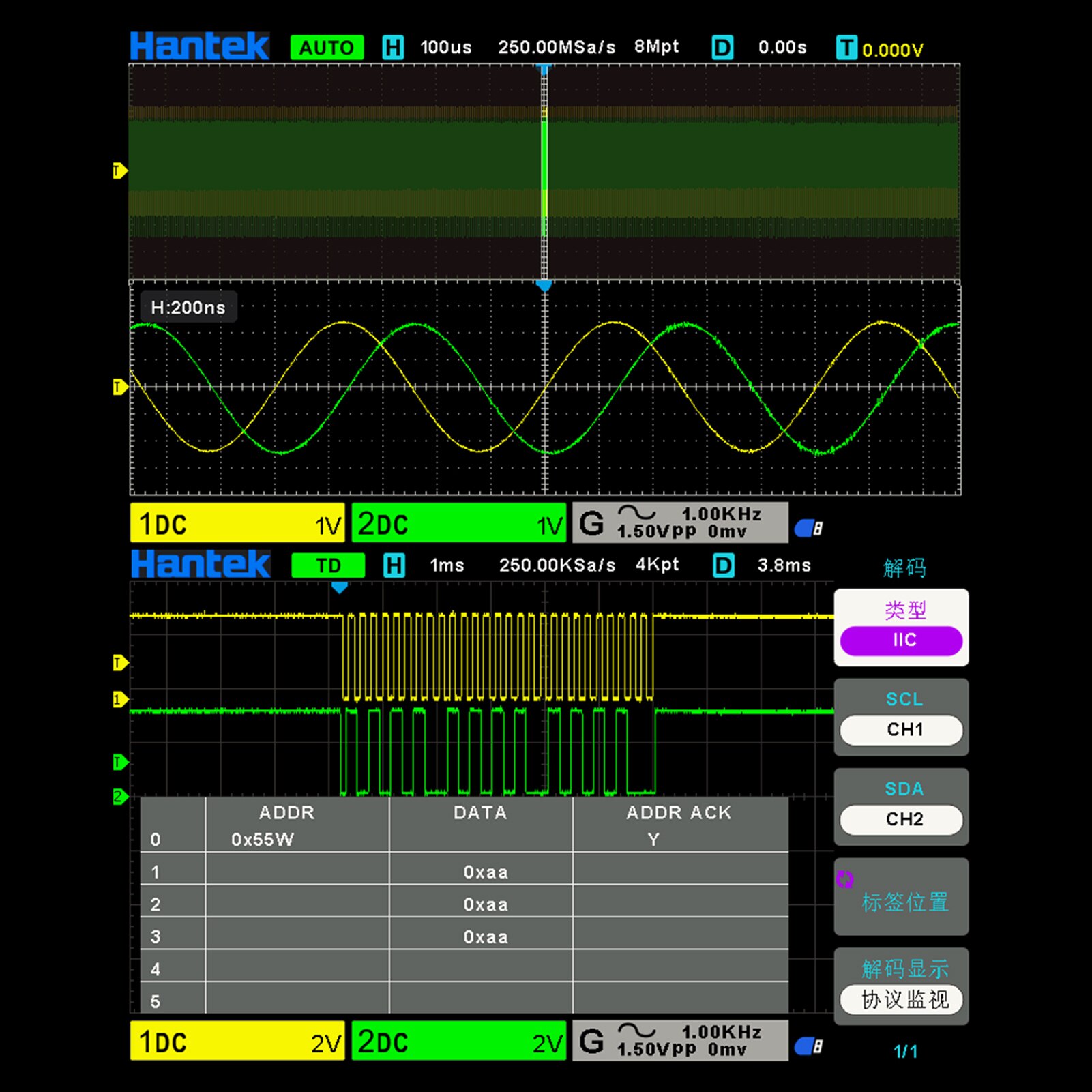

| Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
| Режимы триггера | автоматический, нормальный, одиночный |
| Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line |
| Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
| Чувствительность триггера по фронту | DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона |
| DC (EXT): 200 мВ от постоянного тока до 100 МГц |
|
| DC (EXT / 5): 1 В от постоянного тока до 100 МГц |
|
| AC: затухание сигналов ниже 10 Гц |
|
| отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
| отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
| Диапазон уровня триггера | CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
| Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс | CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Тип видео триггера | CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
| Формат сигнала и частота поля | поддержка NTSC, PAL |
| Диапазон удержания триггера | 100 нс ~ 10 с |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Точка запуска триггера | равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по тайм-ауту | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Точка запуска триггера | равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Альтернативный триггер | |
| CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
| Запуск по частоте | |
| Разрешение считывания | 0,1 Гц / 4 бита |
| Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Измерение курсора | разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |
| Автоматическое измерение | частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Подсветка дисплея | есть |
| Яркость | регулируемая |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | при ≤+40°C, ≤ 90% при +41°C ~ 50°C, ≤60% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB |
| Габариты | 318 мм х 110 мм х 150 мм |
| Вес нетто | 1,9 кг |
Госреестр
?
Внесён в Государственный Реестр СИ
Количество каналов
Полоса пропускания
Частота дискретизации
АЦП (бит)
Частота
Тип прибора
- Цифровой осциллограф Hantek DSO2D15
- Пробники осциллографические, деление 1:10
- Кабель USB
- Кабель BNC-”крокодил” 2 шт.
- Кабель питания
