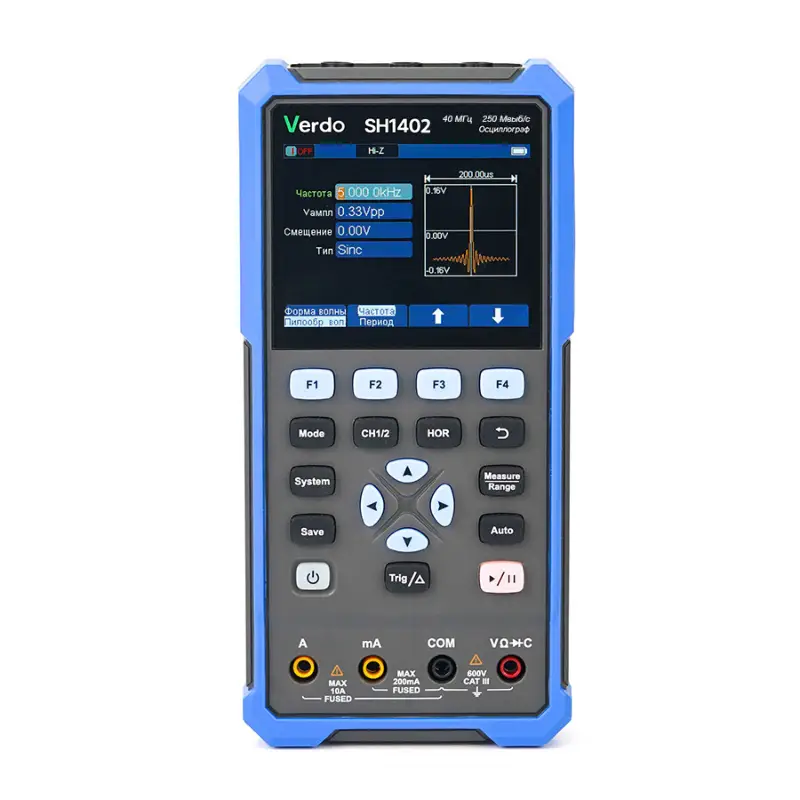

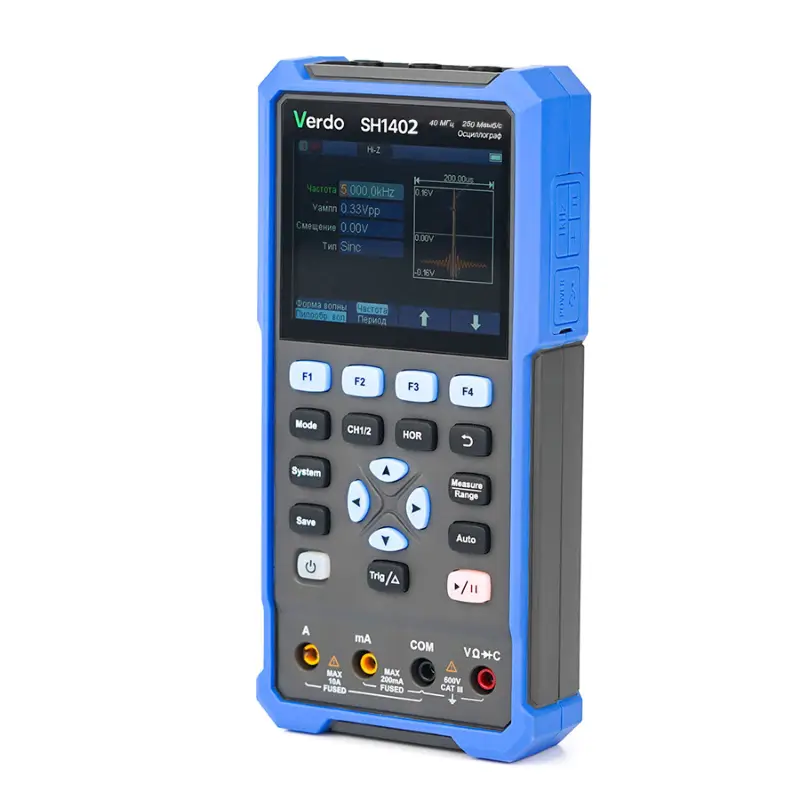

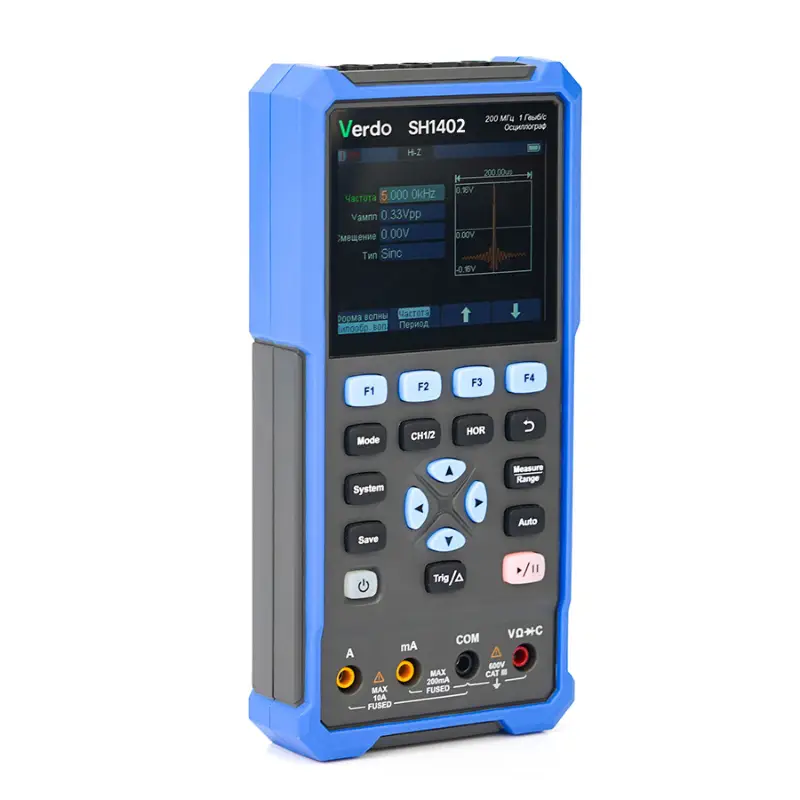

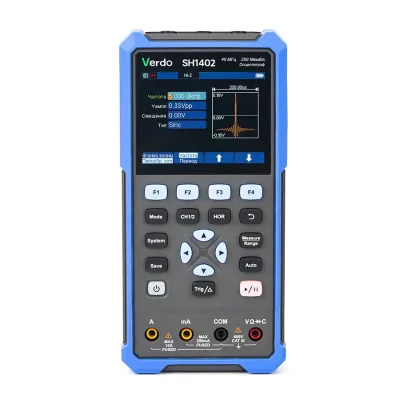

Осциллограф-мультиметр VERDO SH1403 представляет собой современное цифровое измерительное устройство с двумя каналами, разработанное для точного анализа и визуализации электрических сигналов. Прибор обладает полосой пропускания 70 МГц и временем нарастания фронта импульса не более 5 наносекунд, что позволяет ему эффективно фиксировать даже быстрые и сложные сигналы с высокой точностью.
Вертикальная система осциллографа обеспечивает широкий диапазон коэффициентов вертикальной развертки — от 10 мВ до 10 В на деление, что делает возможным работу с сигналами различной амплитуды. Для повышения точности измерений и улучшения качества отображения предусмотрена функция отключения ограничения полосы пропускания аналогового сигнала на 20 МГц, что позволяет лучше исследовать высокочастотные компоненты сигналов.
Горизонтальная система характеризуется максимальной частотой дискретизации в 0,25 гигавыборок в секунду, а временная развертка охватывает диапазон от 5 наносекунд до 1000 секунд на деление. Такая гибкость временного масштаба позволяет анализировать как сверхбыстрые процессы, так и длительные изменения сигнала. Глубина памяти устройства составляет 64 килобайта на один канал и 32 килобайта при одновременной работе двух каналов, что обеспечивает достаточный объём данных для детального анализа.
VERDO SH1403 поддерживает математические операции над осциллограммами, включая сложение, вычитание, умножение, деление, а также преобразование Фурье (FFT), что расширяет возможности диагностики и позволяет выявлять скрытые частотные компоненты сигналов. Осциллограф оснащён 3,5-дюймовым ЖК-дисплеем с разрешением 320×240 пикселей, обеспечивающим чёткое и удобное отображение результатов измерений.
Данная модель является надежным и универсальным инструментом для специалистов в области электроники, предлагая удобство использования и широкий спектр функций для лабораторных и полевых работ.
| Система вертикального отклонения аналоговых каналов | ||
| Верхняя частота полосы пропускания | 70 МГц | |
| Время нарастания фронта (типичное) | ≤ 5 нс | |
| Вход | Аппаратное ограничение полосы пропускания | 20 МГц |
| Входное сопротивление | 1 МΩ±2%, параллельно с 16 пФ±10 пФ | |
| Макс. входное напряжение, (для 1 МОм) | 400 В (DC + AC пик) | |
| Чувствительность по вертикали | от 1 мВ/дел. до 10 В/дел. | |
| Коэффициент затухания пробника | 1X - 10000X | |
| Режимы входа | Связь по постоянному току, связь по переменному току(≥10 Гц@-3дБ), земля | |
| Смещение | 6 делений | |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±3,0% | |
| Погрешность по постоянному току в режиме усреднения (типично) | Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V): | ± (3% Показания + 0,05 дел) |
| Режимы захвата данных | Выборка | Последовательный захват выборок |
| Обнаружение пиковых значений | Захват глитчей | |
| Макс. скорость захвата осциллограмм | 10 000 осциллограмм/с | |
| Разрешение по вертикали | 8 бит | |
| Диапазон частот дискретизации | 0,25 Выб/с - 250 Мвыб/с | |
| Интерполяция | Sin(x))/x | |
| Система горизонтального отклонения каналов | ||
| Диапазон скорости развертки | 5 нс/деление – 1000 с/деление с шагом 1-2-5 | |
| Пределы допускаемой относительной погрешности измерения длинных временных интервалов | ±100x10-6 | |
| Максимальная длина записи | 8К | |
| Система запуска | ||
| Источники запуска | Канал CH1, CH2 | |
| Параметры запуска | Диапазон уровня триггера | ±4 деления от центра экрана |
| Точность уровня триггера (типичная) | ±0,3 дел | |
| Cмещение точки запуска | В соответствии с длиной записи и временной разверткой | |
| Тип запуска | Запуск по фронту | Подъем, Падение |
| Режимы запуска | Автоматический, ждущий и однократный | |
| Частотомер | 4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу. | |
| Диапазон частот составляет от 2 Гц до полной полосы пропускания | ||
| Система хранения данных | ||
| Место хранения данных | Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV | |
| Измерение параметров сигнала | ||
| Курсоры | Время, амплитуда, время+ амплитуда | |
| Автоматизированные измерения | Измеряется до12 параметров, до 6 из которых можно вывести на экран одновременно. Для всех моделей возможно измерение следующих параметров: Период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда. Для приборов SH1407 и SH1408 возможно дополнительно измерять: среднеквадратичное значение, скорость нарастания, скорость спада, ширину импульса (положительная) , ширину импульса (отрицательная). | |
| ПО для передачи данных в ПК | ||
| USB | ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Управление прибором посредством команд SCPI. | |
| Мультиметр | ||
| Полная шкала | 4 ½ разряда (макс. 19999 отсчетов) | |
| Тестирование диодов | 0 В - 2 В | |
| Входное сопротивление | До 10 МОм | |
| Прозвонка | <50 Ом - звуковой сигнал | |
| Емкость | 20нФ – 2 мФ: ± (3%+10 е.м.р.) Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда» | |
| Напряжение | DCV: 200мВ ± (0,5% +10 е.м.р.), 2 В, 20 В, 200 В,1000 В ± (0,3% +5 е.м.р.) ACV (True RMS): 200 мВ, 2 В, 20 В, 200 В: ± (0,8% +10 е.м.р.), 750 В: ± (1%+10 е.м.р.) Частота: 40 … 1000 Гц |
|
| Ток | DCA: 0,2 А, ± (0,8% +10 е.м.р.), 10 A: ± (2,5% +10 е.м.р.) ACA: 0,2 А, ± (1% +10 е.м.р.), 10 A: ± (2,8% +10 е.м.р.) |
|
| Сопротивление | 200 Ом (0,8% +10 е.м.р.) 2 кОм (0,8% +5 е.м.р.) 20кОм ~ 2 МОм (0,8% +3 е.м.р.) 20 MОм: ± (1% +3 е.м.р.) 100 MОм: ± (5% +10е.м.р.) |
|
| Дополнительный функционал | Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний |
|
| Характеристики дисплея | ||
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов | |
| Разрешение | 320x240 | |
| Координатная сетка | Сетка 8 делений по вертикали на 12 делений по горизонтали | |
| Формат | YT XY |
|
| Порты ввода-вывода | ||
| USB-хост-порт | Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти | |
| V/Ω/A/-II- | Вход мультиметра | |
| COM | Общий вход мультиметра-регистратора | |
| Компенсатор пробника | Амплитуда 3,3 В, частота 1 кГц | |
| Источник питания | ||
| Тип питания | Сетевое (через адаптер) или с помощью аккумулятора | |
| Сетевое напряжение источника питания | Переменное напряжение 100 - 240 Вскз 50/60 Гц САТ II | |
| Питание на входе в прибор | Постоянное напряжение 5 В, 2 А | |
| Предохранитель | 2 A, класс T, 250 В | |
| Аккумулятор | тип 18650 x 2, (3,7 В, 2200 мА/ч) | |
| Общие характеристики | ||
| Рабочая температура (нормальные условия) | 15 … 25°C | |
| Температура хранения | -20 … 60°C | |
| Относительная влажность | 30 … 80% | |
| Атмосферное давление | от 84 до 106 кПа | |
| Электромагнитная совместимость | Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» | |
| Габаритные размеры (ДxВxШ) | 198 x 96 x 38 мм | |
| Вес | Не более 0,6 кг (без аксессуаров) | |

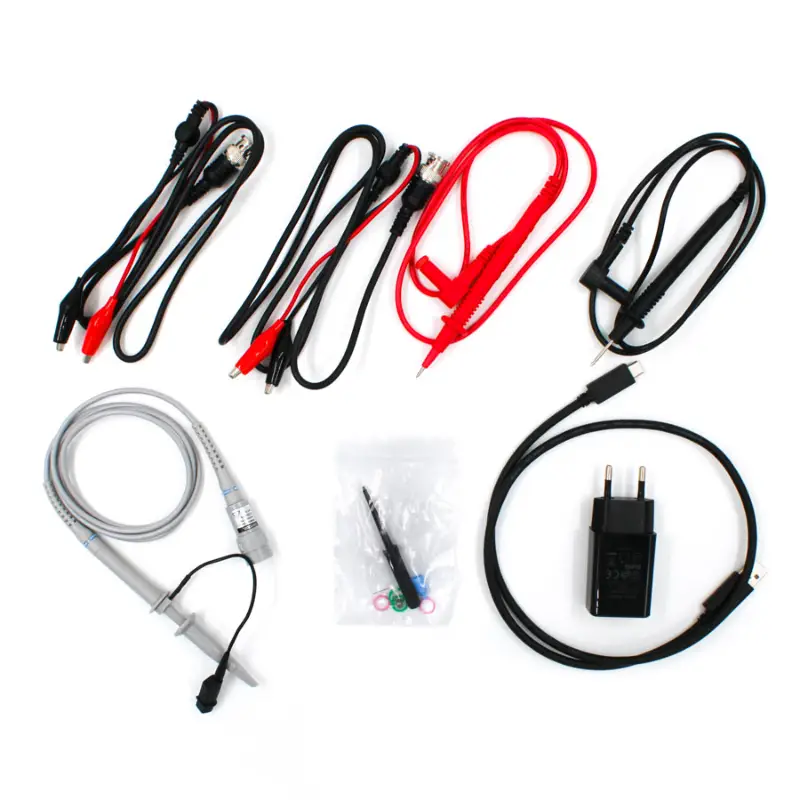

- Осциллограф-мультиметр
- Адаптер питания
- USB-кабель
- Пассивный щуп
- Кабель с зажимом-«крокодилом»
- Набор щупов к мультиметру (один красный и один черный)
- Инструмент для регулировки щупов
