Осциллограф аналоговый МЕГЕОН 15010 в Самаре
Доставка курьером от 1 дня - от 500 ₽

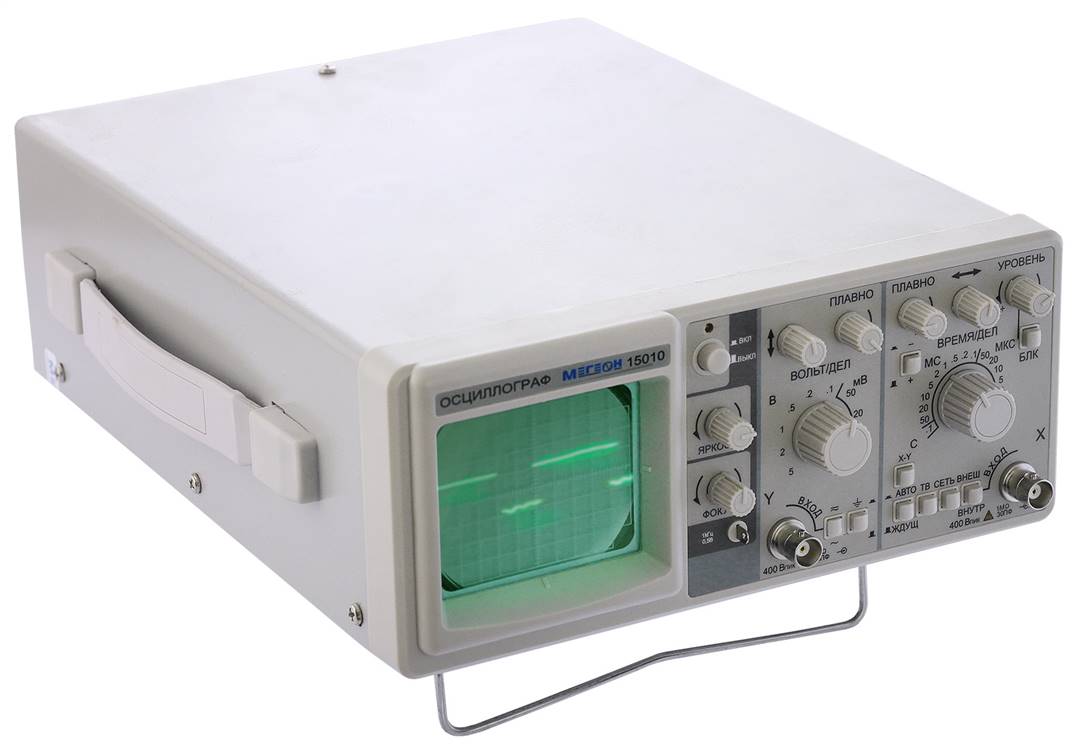

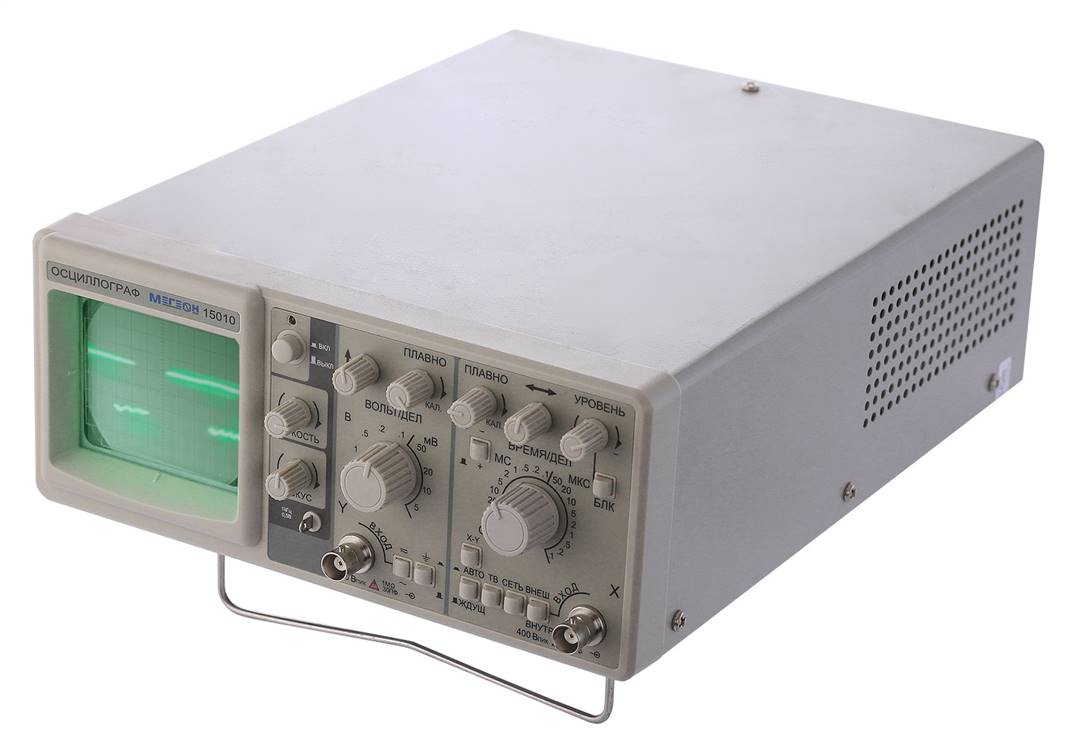

Аналоговый осциллограф МЕГЕОН 15010 - это точный прибор для записи и анализа электрических волн. Он имеет полосу пропускания 10 МГц и один канал, что делает его подходящим для различных измерений и исследовательских работ. Минимальное чувствительное значение составляет 5мВ, что обеспечивает возможность высокоточного измерения.
В осциллографе применяется современная электронно-лучевая труба (ЭЛТ) с высоким ресурсом и качественным изображением. Размер экрана - 36х48 мм, который позволяет отображать достаточный объем данных и упрощает работу с устройством.
Устройство имеет выходной сигнал CH1 для подсоединения дополнительных измерительных инструментов и подробного анализа. Вход Z допускает использование разных видов синхронизации и управление лучом. Функция X-Y предназначена для определения фазовых соотношений между двумя сигналами, а интегрированный калибратор гарантирует точность измерений.
Аналоговый осциллограф МЕГЕОН 15010 хорошо подходит для профессиональных приложений, обучения и научных исследований. Его удобство в использовании и стабильность делают его востребованным среди пользователей различного уровня подготовки.
Особенности:
- Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы
- Полоса пропускания : 10 МГц
- Количество каналов : 1
- Тип : Аналоговый
- Минимальная чувствительность : 5 мВ/дел
- Дисплей (отображение данных) : ЭЛТ
- Размеры дисплея : 36х48 мм
- Широкая полоса пропускания и высокая чувствительность
- Множество видов синхронизации
- Выход сигнала «CH1» для дополнительного исследования
- Вход Z для управления лучом (TTL)
- Режим X-Y
- Встроенный калибратор
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| Основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация: | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Параметры калибратора | форма выходного сигнала - меандр |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| от сети переменного тока | 230 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации: | |
| Условия эксплуатации | Температура: 5°С ... 40°С; Относительная влажность: не более 85% |
| Условия хранения и транспортировки |
Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 220×320×95 мм |
| Масса: | 3500 г |

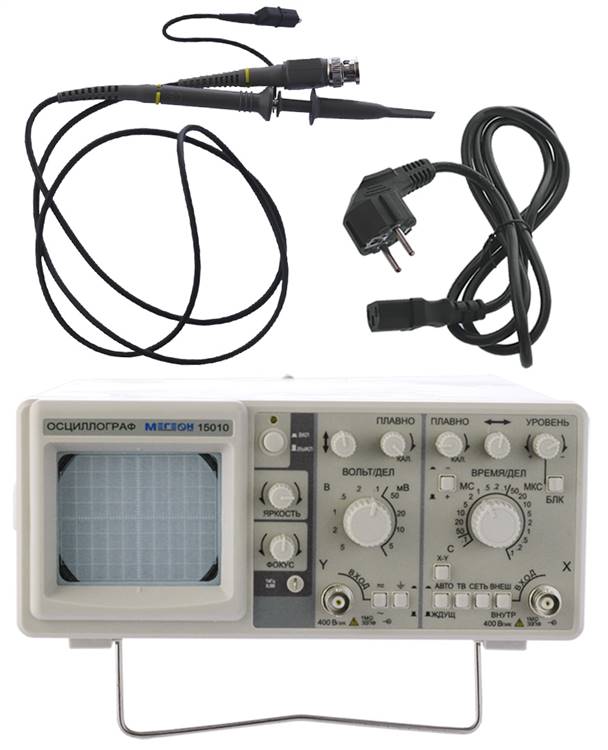

- Осциллограф аналоговый одноканальный МЕГЕОН 15010
- Сетевой шнур
- Пробник-делитель (1:1/1:10)
- Руководство по эксплуатации
- Гарантийный талон
