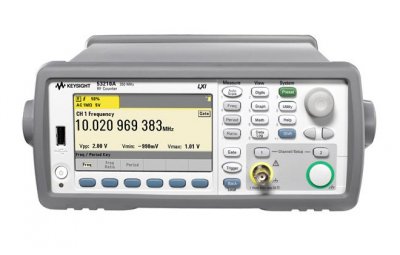

Keysight 53210A — это одноканальный высокочастотный частотомер, который предназначен для точного измерения частоты сигналов в широком диапазоне частот. Прибор имеет один входной ВЧ канал с частотой до 350 МГц и второй дополнительный СВЧ канал с частотой до 6 ГГц или 15 ГГц, что делает его универсальным инструментом для различных задач.
Keysight 53210A — это одноканальный высокочастотный частотомер, который предназначен для точного измерения частоты сигналов в широком диапазоне частот. Прибор имеет один входной ВЧ канал с частотой до 350 МГц и второй дополнительный СВЧ канал с частотой до 6 ГГц или 15 ГГц, что делает его универсальным инструментом для различных задач.
Частотомер Keysight 53210A обладает высоким разрешением — 10 разрядов в секунду, что обеспечивает точность и надёжность измерений. Встроенные функции для математического анализа данных позволяют проводить сложные расчёты и обработку результатов, а цветной графический дисплей с графиками тренда и гистограммой даёт возможность наглядно представить полученные данные.
Прибор оснащён различными интерфейсами для подключения к другим устройствам и системам: LXI-C/LAN, USB и GPIB. Это обеспечивает гибкость и совместимость с различными платформами и оборудованием.
Дополнительной особенностью частотомера Keysight 53210A является наличие литий-ионной батареи, которая обеспечивает автономную работу прибора. Это удобно при работе в полевых условиях или в ситуациях, когда нет доступа к электросети.
| Параметры | Значения |
|---|---|
| Входы | |
| Стандартные каналы (опция 201 добавляет параллельные входы на задней панели) | Канал 1: от 0 до 350 МГц |
| Импеданс, связь по входу | 1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору |
| Диапазон уровней на входе | ±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе |
| Пороговый уровень для входного события | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) |
| Чувствительность | От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.) |
| Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA) | Канал 2 (опция) |
| Диапазон частот | Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц |
| Диапазон уровней | Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ) |
| Чувствительность | 6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм |
| Возможности измерений | |
| Разрешение по частоте | 10 разрядов/с |
| Разрешение по временному интервалу | Не измеряется |
| Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах |
| Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150) | Не доступно |
| Характеристики стробирования | |
| Установка стробирования (времени счёта) | По времени, внешний |
| Время стробирования (счёта), (шаг) | От 1 мс до 1000 с (10 мкс) |
| Расширенный | Неприменимо |
| Характеристики запуска | |
| Источник | Внутренний, внешний по шине, ручной |
| Счёт запусков и число выборок на запуск | От 1 до 1 000 000 |
| Задержка запуска | От 0 до 3600 с с шагом 1 мкс |
| Математические функции, память, скоростные характеристики | |
| Скоростные характеристики | Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал) |
| Математические функции | Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление |
| Функции статистической обработки | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий |
| Графический дисплей | Цифровые данные, тренд, гистограмма линии допуска, маркеры |
| Память | Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB |
| Общие характеристики | |
| Время установления рабочего режима | 45 минут |
| Дисплей | 4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой |
| Габаритные размеры, мм | на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина) |
| Масса, кг (фунт) | 3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея) |
| Пределы рабочей температуры | От 0 до + 55 °С |
| Параметры сети питания | 100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 % |
| Интерфейсы | LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400) |
| Батарея (опция 300) | Внутренняя литий-ионная батарея и зарядное устройство |
| Принадлежности, входящие в комплект поставки | Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год |
Опции:
- 53210A ВЧ электронно-счётный частотомер, 350 МГц, 10 разрядов/с
- Опция 010 Сверхвысокостабильный опорный генератор OCXO
- Опция 106 Микроволновый вход 6 ГГц
- Опция 115 Микроволновый вход 15 ГГц
- Опция 201 Дополнительные параллельные входы на задней панели для каналов основной полосы
- Опция 203 Дополнительный микроволновый вход на задней панели, розетка SMA
- Опция 300 Дополнительная литий-ионная батарея и зарядное устройство
- Опция 400 Дополнительный интерфейс GPIB
Рекомендуемые принадлежности:
- 34190A Комплект для установки в стойку
- 34194A Комплект двойной соединительной защёлки
- 34191A Комплект двойного фланца 2U
- 34131A Футляр для переноски
- 1250-1476 Переход от BNC (розетка) к соединителю типа N
- N2870A Пассивный пробник, 1:1, 35 МГц, 1,3 м
- N2873A Пассивный пробник, 10:1, 500 МГц, 1,3 м
- N2874A Пассивный пробник, 10:1, 1,5 ГГц, 1,3 м
