Высоковольтная нагрузка СКАТ-АВН70 в Самаре
0
Арт. x-13468
840 000 руб.
Цена указана с учётом НДС 5%
Нашли дешевле?
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Характеристики
Описание
Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50/70; АИД-70М; АИД-70Ц и подобных.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50/70; АИД-70М; АИД-70Ц и подобных.

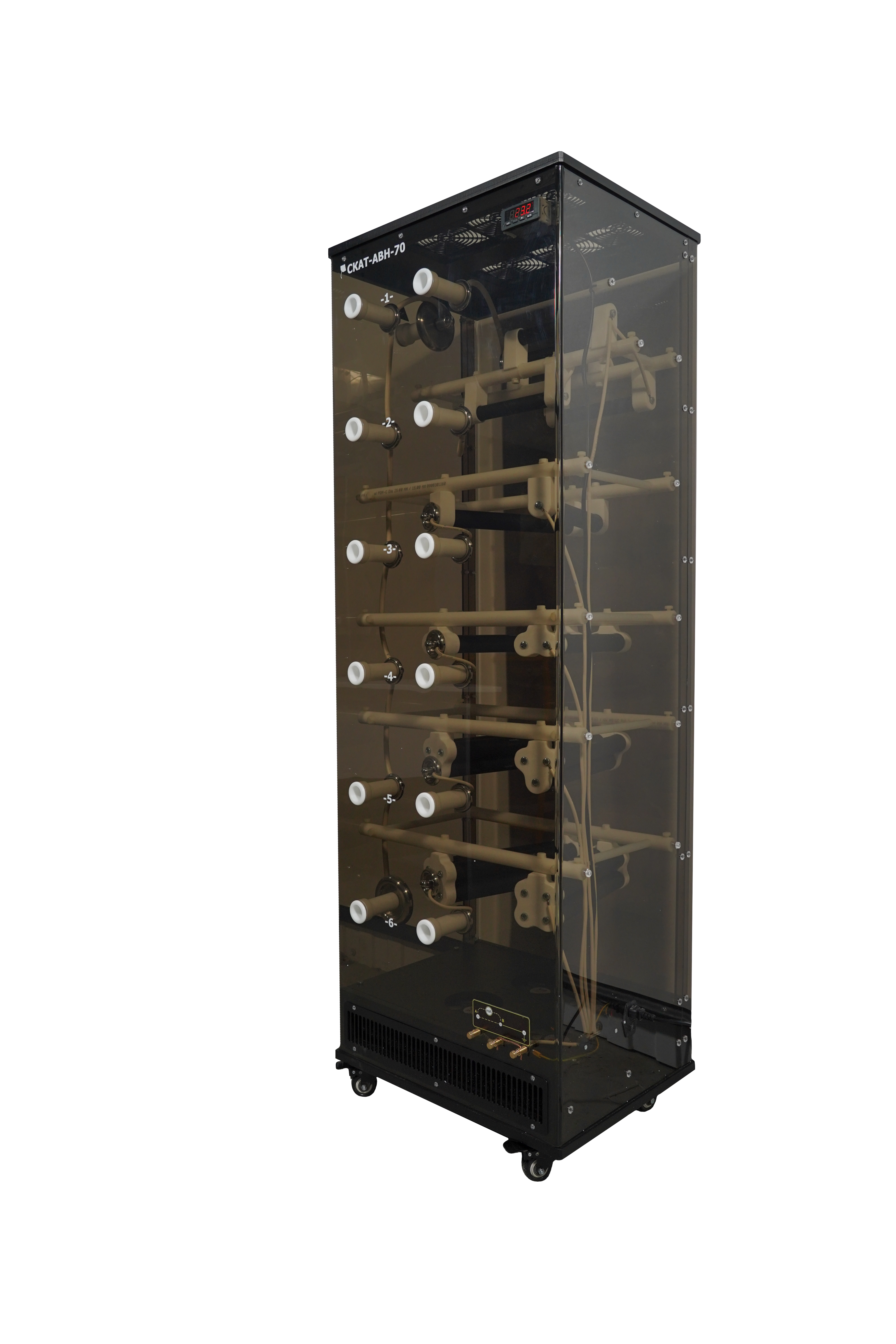

Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.

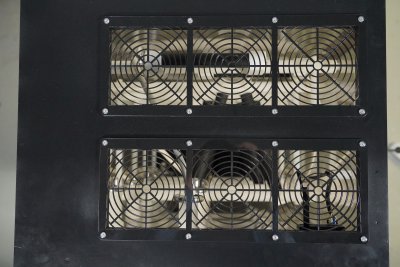

Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули,
представляющие собой сборки из термостойких высоковольтных резисторов.

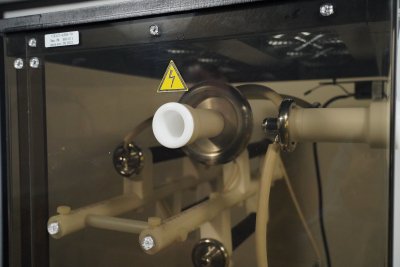

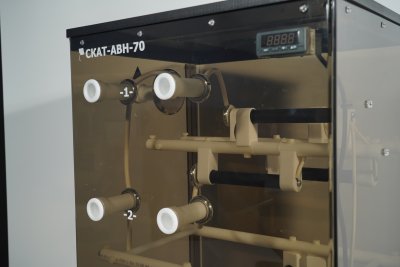

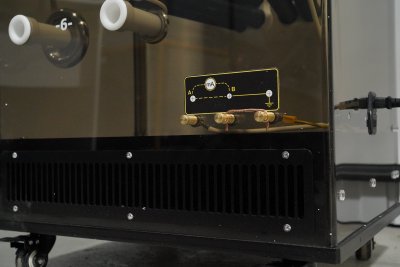

Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100 – 0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
Цена указана без НДС
Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули,
представляющие собой сборки из термостойких высоковольтных резисторов.
Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100 – 0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
Цена указана без НДС
| Наибольшее рабочее напряжение постоянного тока, кВ | 70 | |
| Наибольшее амплитудное значение переменного тока, кВ | 70 | |
| Число ступеней нагрузки | 6 | |
| первая ступень | 68 ±5% МОм | 80 Вт |
| вторая ступень | 22.4 ±5% МОм | 220 Вт |
| третья ступень | 14.1 ±5% МОм | 350 Вт |
| четвертая ступень | 6.6 ±5% МОм | 750 Вт |
| пятая ступень | 2.4 ±5% МОм | 1500 Вт |
| шестая ступень | 1.35 ±5% МОм | 2000 Вт |
| Габаритные размеры ГхШхВ не более, мм | 435*550*1620 | |
| Масса, кг | 50 | |
| Максимальная суммарная рассеиваемая мощность,Вт | 3500 | |
| Время работы при максимальной мощности, час | 1 | |
| Емкость конденсатора (опционально), мкФ | 0,4 | |
| Масса конденсатора (опционально), кг | 29 | |
| Электропитание, Гц | от сети переменного тока частотой 50±1 напряжением 220 В ±10% | |
| Максимальная полная мощность, потребляемая системой охлаждения не более, ВА | 200 | |
| Номер схемы соединения | Параллельно соединенные ступени | Расчетные параметры | |
| Сопротивление, МОм | Мощность, Вт | ||
| 1 | 1 | 68 | 80 |
| 2 | 2 | 22,4 | 220 |
| 3 | 1, 2 | 16,85 | 300 |
| 4 | 3 | 14,1 | 350 |
| 5 | 1, 3 | 11,68 | 420 |
| 6 | 2, 3 | 8,65 | 560 |
| 7 | 1, 2, 3 | 7,67 | 650 |
| 8 | 4 | 6,6 | 750 |
| 9 | 1, 4 | 6 | 820 |
| 10 | 2, 4 | 5,1 | 1000 |
| 11 | 1, 2, 4 | 4,74 | 1070 |
| 12 | 3, 4 | 4,5 | 1100 |
| 13 | 2, 3, 4 | 3,74 | 1350 |
| 14 | 1, 2, 3, 4 | 3,55 | 1420 |
| 15 | 5 | 2,4 | 1500 |
| 16 | 1, 5 | 2,31 | 1580 |
| 17 | 2, 5 | 2,17 | 1660 |
| 18 | 1, 2, 5 | 2,1 | 1720 |
| 19 | 1, 3, 5 | 2 | 1930 |
| 20 | 1, 2, 3, 5 | 1,83 | 1970 |
| 21 | 4, 5 | 1,76 | 2050 |
| 22 | 2, 4, 5 | 1,63 | 2210 |
| 23 | 1, 2, 4, 5 | 1,59 | 2270 |
| 24 | 3, 4, 5 | 1,56 | 2310 |
| 25 | 6 | 1,35 | 2000 |
| 26 | 1, 6 | 1,32 | 2050 |
| 27 | 1, 2, 6 | 1,25 | 2160 |
| 28 | 1, 3, 6 | 1,21 | 2250 |
| 29 | 2, 3, 6 | 1,17 | 2300 |
| 30 | 1, 2, 3, 6 | 1,15 | 2350 |
| 31 | 4, 6 | 1,12 | 2420 |
| 32 | 2, 4, 6 | 1,07 | 2520 |
| 33 | 3, 4, 6 | 1,04 | 2600 |
| 34 | 2, 3, 4, 6 | 1 | 2710 |
| 35 | 5, 6 | 0,86 | 3150 |
| 36 | 2, 5, 6 | 0,83 | 3260 |
| 37 | 3, 5, 6 | 0,81 | 3340 |
| 38 | 4, 5, 6 | 0,76 | 3560 |
| 39 | 2, 4, 5, 6 | 0,74 | 3650 |
| 40 | 3, 4, 5, 6 | 0,72 | 3750 |
Госреестр
?
Внесён в Государственный Реестр СИ
Диапазон измерения напряжения постоянного тока
Диапазон измерения напряжения переменного тока

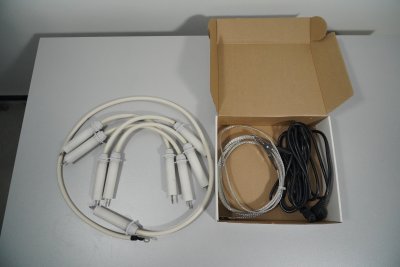

- Высоковольтная нагрузка СКАТ-АВН-70
- Высоковольтная перемычка 4 шт
- Перемычка миллиамперметра
- Высоковольтный провод для подключения нагрузки
- Кабель питания системы охлаждения
- Провод заземления
- Паспорт
