Аппарат испытания диэлектриков СКАТ-70М в Самаре
0
Арт. x-13462
427 000 руб.
Цена указана с учётом НДС 5%
Нашли дешевле?
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Характеристики
Поверка
:
?
Стоимость поверки оборудования
11550
Описание
С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Госреестр № 82533-21

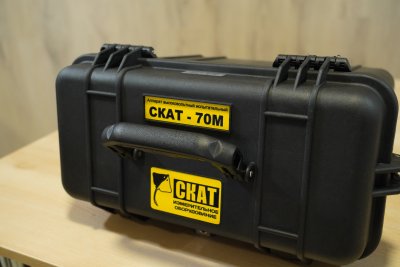

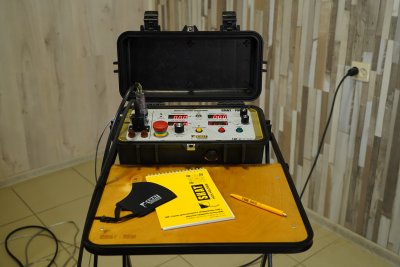

Аппарат испытания диэлектриков Скат-70М (измерительный блок в кейсе)

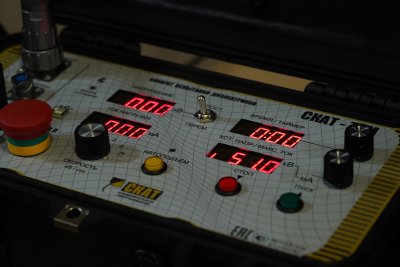

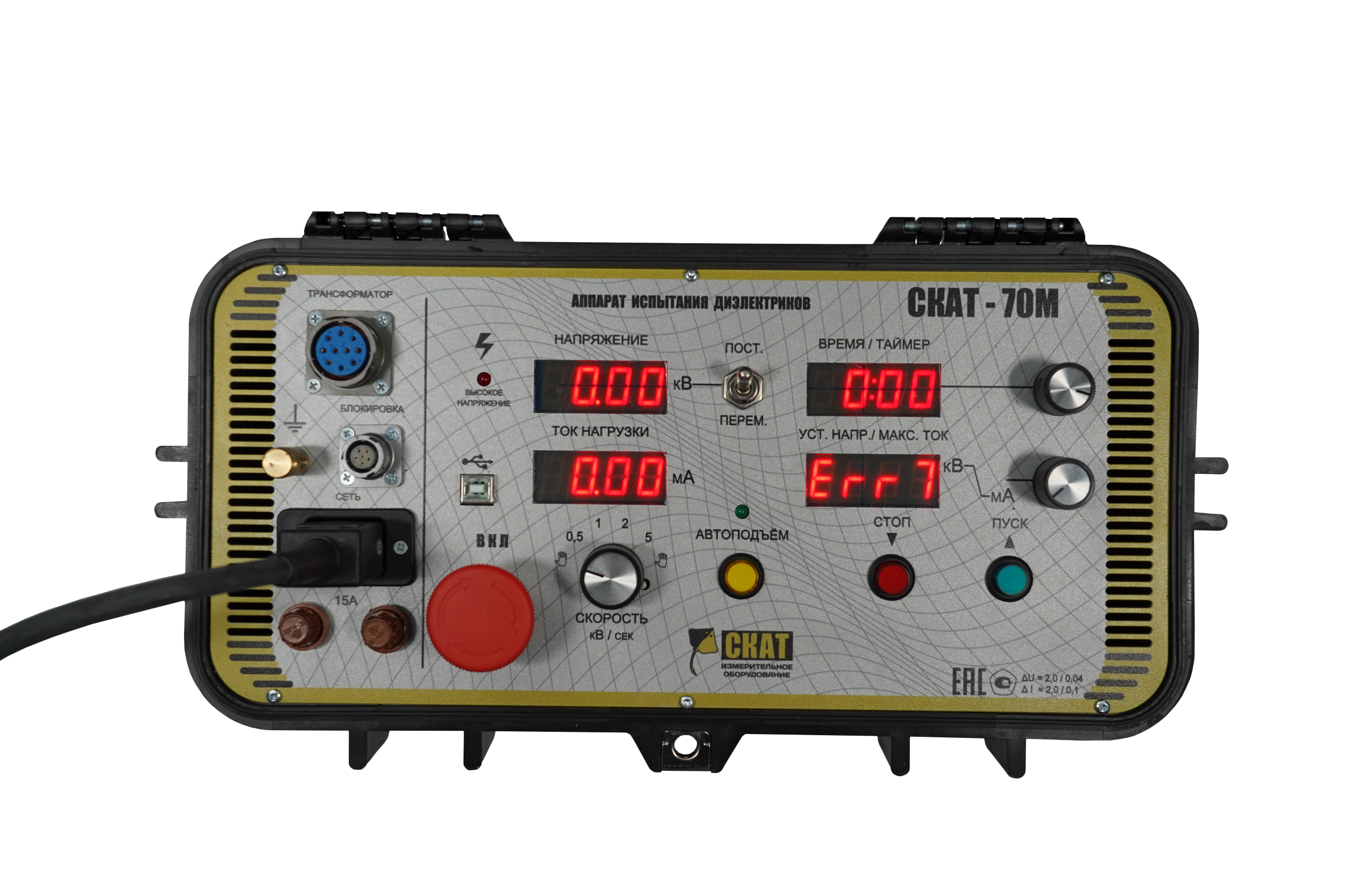

С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.

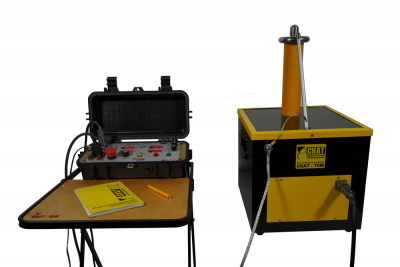

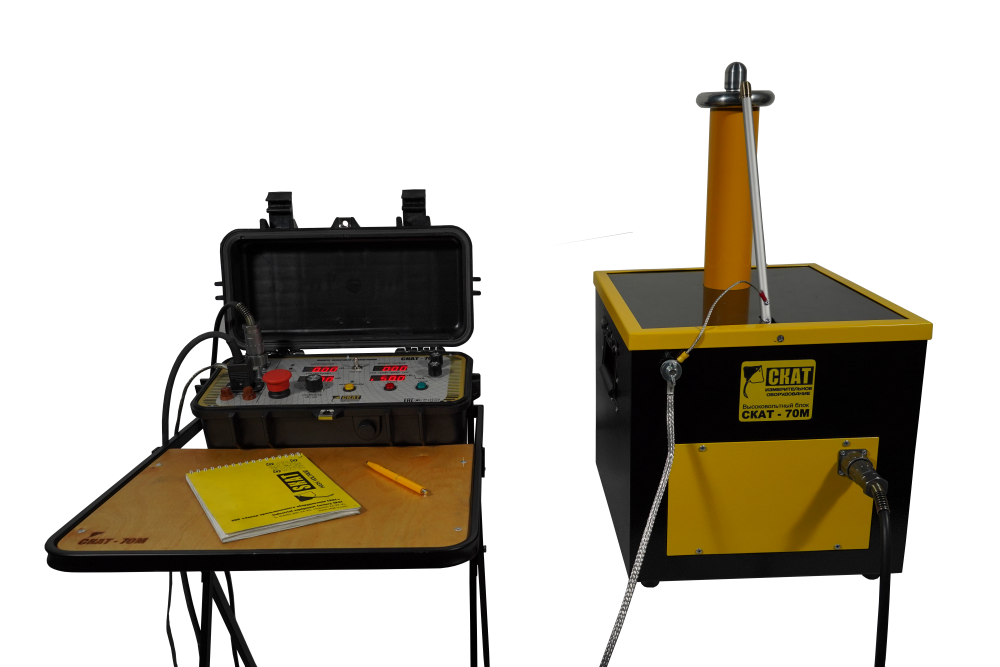

Раздельная компоновка аппарата позволяет проводить испытание на безопасном удалении от объекта испытания. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Имеется защита от пробоя в нагрузке, перегрузки и перегрева высоковольтного трансформатора.
По окончании испытания на постоянном токе аппарат автоматически производит снятие остаточного емкостного заряда объекта испытания через активное сопротивление вторичной обмотки. Также имеется разъем для подключения внешней блокировки и внешней сигнальной лампы.
Небольшая масса, компактные размеры и портативное исполнение обоих модулей позволяют быстро развертывать и переподключать систему в полевых условиях, а также облегчают работу оператора. Cистема может комплектоваться удобной тележкой для транспортировки.
Цена указана без НДС
Аппарат испытания диэлектриков Скат-70М (измерительный блок в кейсе)
С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
Области применения:
- для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
Условия эксплуатации:
- температура окружающего воздуха от -20 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
Раздельная компоновка аппарата позволяет проводить испытание на безопасном удалении от объекта испытания. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Имеется защита от пробоя в нагрузке, перегрузки и перегрева высоковольтного трансформатора.
По окончании испытания на постоянном токе аппарат автоматически производит снятие остаточного емкостного заряда объекта испытания через активное сопротивление вторичной обмотки. Также имеется разъем для подключения внешней блокировки и внешней сигнальной лампы.
Небольшая масса, компактные размеры и портативное исполнение обоих модулей позволяют быстро развертывать и переподключать систему в полевых условиях, а также облегчают работу оператора. Cистема может комплектоваться удобной тележкой для транспортировки.
Цена указана без НДС
| Испытание напряжением постоянного тока (DC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | От 1 до 71 |
| Диапазон измерений, кВ | От 3 до 70 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 3 | |
| Полярность напряжения постоянного тока | Отрицательная (опционально - положительная) | |
| Выходной ток | Максимальный уровень, мА | 20 |
| Диапазон измерений, мА | От 0,1 до 20 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА | |
| Испытание напряжением переменного тока (AC) | ||
| Выходное напряжение | Диапазон регулирования, кВ | От 1 до 51 |
| Диапазон измерений, кВ | От 2 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ | |
| Амплитуда пульсаций, % | 5 | |
| Выходной ток | Максимальный уровень, мА | 50 |
| Диапазон измерений, мА | От 0,1 до 50 | |
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА | |
| Емкость допустимой нагрузки при максимальном напряжении | До 2,5 нФ | |
| Системные параметры | ||
| Режимы испытания | Ручной; автоматический |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | |
| Диапазон значений таймера, задаваемого пользователем, мин | От 1 до 60 | |
| Интерфейсы | ||
| Индикация | Светодиодные знакосинтезирущие индикаторы | |
| Управление аппаратом | Кнопочное и с помощью энкодеров | |
| Безопасность | ||
| Заземление | Защитное заземление; автоматический заземлитель |
|
| Защита | Защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция) |
|
| Системы отключения высокого напряжения | Кнопка аварийного отключения; защитная блокировка (опция) |
|
| Параметры питания и потребления | ||
| Напряжение питающей сети переменного тока, В | От 198 до 242 | |
| Частота питающей сети, Гц | От 49 до 51 | |
| Максимальная потребляемая мощность | 2800 В•А | |
| Максимальный потребляемый ток, А | 15 | |
| Физические параметры | ||
| Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления | 14 кг | |
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | |
| Масса высоковольтного блока | 29 кг | |
| Логистика | ||
| Габариты упаковки, мм | 670 х 670 х 400 | |
| Объем упаковки, м3 | 0,18 | |
| Вес в упаковке, кг | 55 | |
Госреестр
?
Внесён в Государственный Реестр СИ
Поверка
?
Стоимость поверки оборудования
11550
- Блок управления

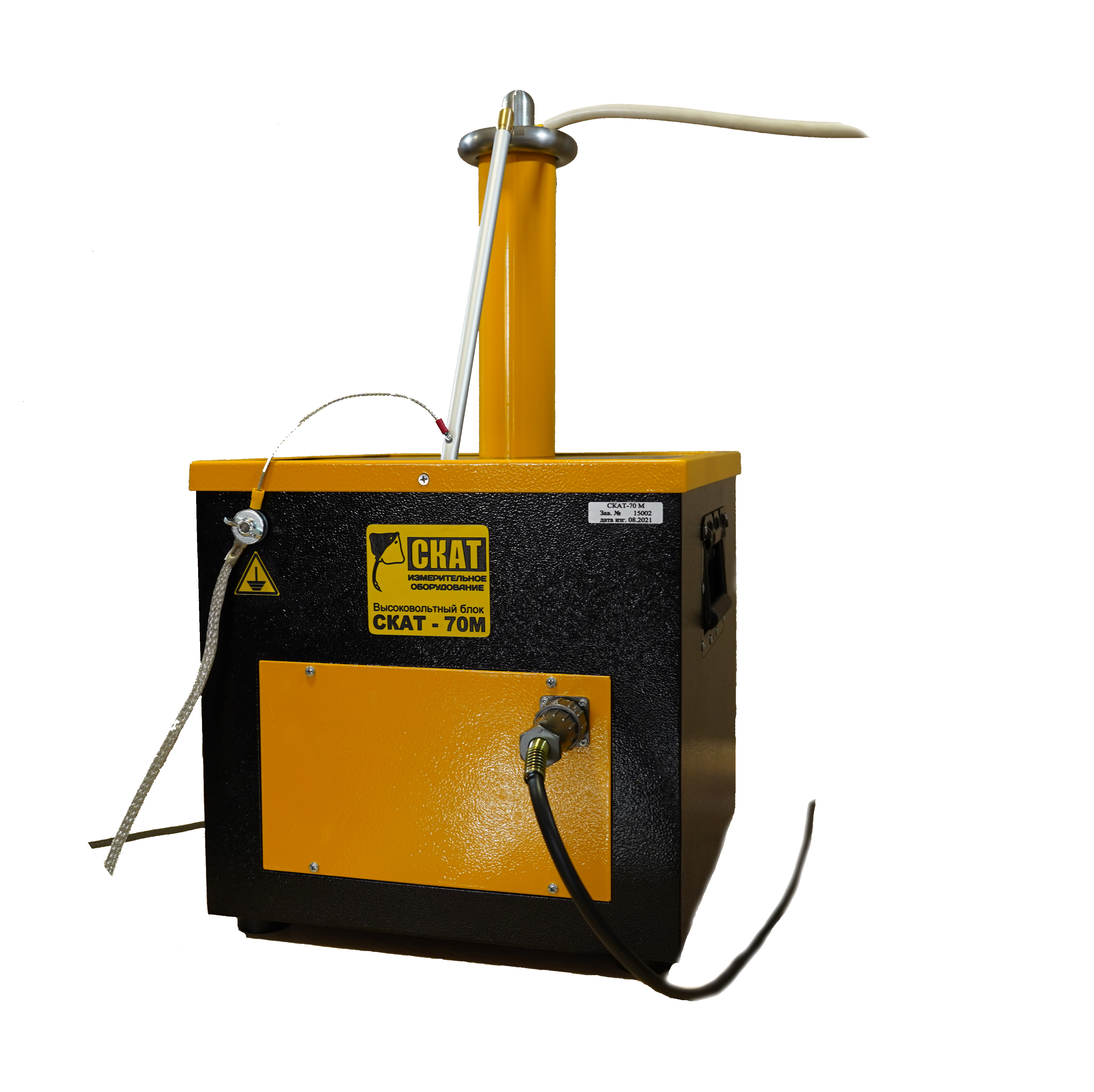

- Блок высоковольтный
- Кабель соединительный
- Кабель сетевой
- Вставка плавкая 20А
- Паспорт
- Копия свидетельства об утверждении типа средства измерения
- Методика поверки
